Ny el till attefallshus med utomhusbelysning i Bagarmossen, Skarpnäck

Fackmässig elentreprenad från huvudcentral till attefallshus

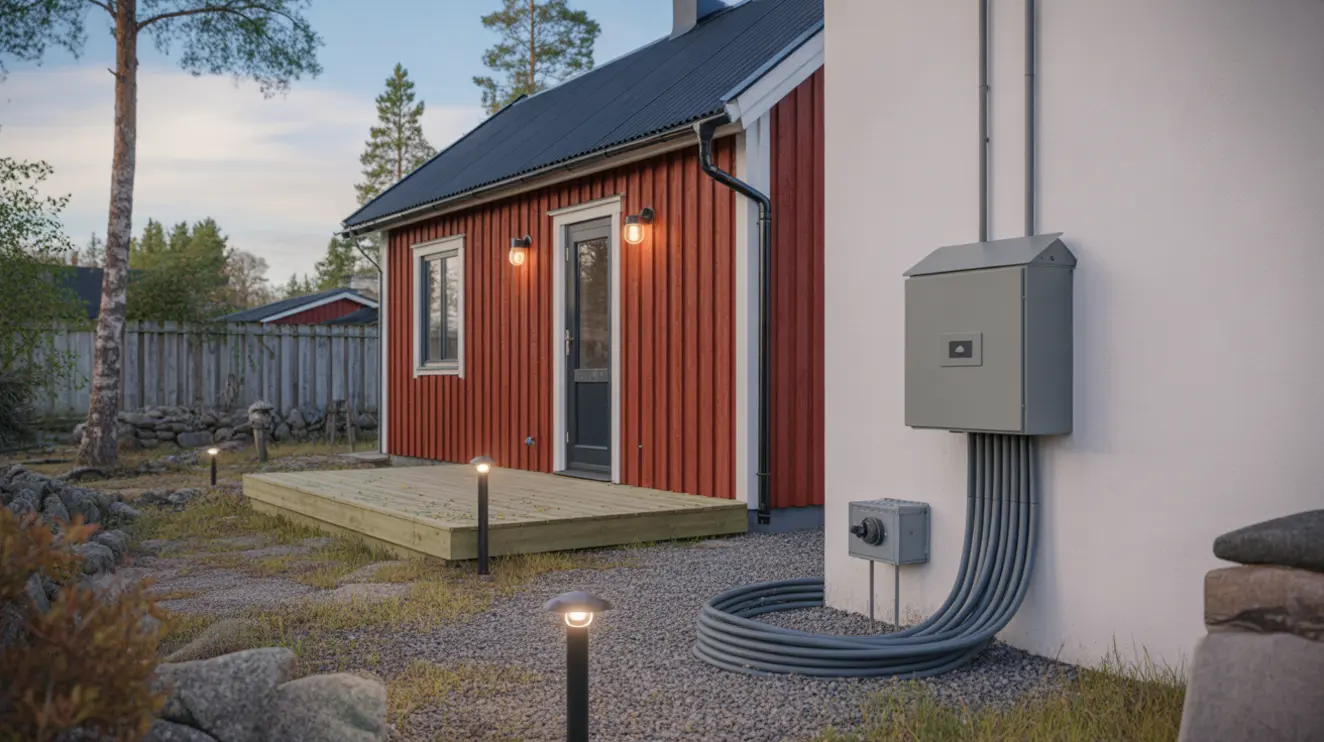

Branschkontakterna i vårt nätverk genomförde ett inledande platsbesök och projekterade hela elanläggningen utifrån attefallshusets planlösning och belastningsbehov. Matningen dimensionerades från villans huvudcentral med N1XV 5G6 mm² i kabelskyddsrör, och entreprenören grävde ett smalt schakt till frostfritt djup där markeringsnät lades och noggrann återfyllning utfördes. Genomföringar i grund och fasad tätades för att skydda mot fukt. I attefallshuset monterades en kapslad undercentral med jordfelsbrytare 30 mA och automatsäkringar per funktionsgrupp. Potentialutjämning utfördes och korrekt anslutning till befintligt jordningssystem säkerställdes.

Invändigt drogs kablar i VP- och flexrör 16/20 mm och halogenfria ledare FK 1,5 och 2,5 mm² användes beroende på last. Köksdelen fick egna grupper för häll, ugn och diskmaskin för att ge stabil drift, och 230 V-seriekopplade brandvarnare med batteribackup monterades. I badrummet installerades infällda LED-downlights IP44, fukttålig spegelarmatur och separat grupp med jordfelsbrytarskydd. Samtliga uttag och strömställare placerades med fokus på ergonomi och möblering, och dosor med ångspärr användes för att bevara klimatskiktet. För utomhusmiljön sattes IP65-klassade fasadarmaturer och diskreta gångarmaturer med varmvit ljusbild 3000 K. Styrningen löstes med skymningsrelä och astrour i centralen, vilket gav trygg och jämn belysning vid mörker. Efter färdig installation testades skyddsfunktioner, isolationsmotstånd mättes och utlöstid för jordfelsbrytare verifierades. Grupper märktes upp, gruppförteckning uppdaterades och dokumentation samt egenkontrollprotokoll överlämnades. Resultatet blev en säker, snyggt dold installation med effektiv och trivsam belysning både inne och ute.

Installation och driftsättning i detalj

Arbetet inleddes med inmätning av kabelväg och planering av schakt, där de duktiga elektrikerna i vårt nätverk tog hänsyn till befintliga ledningar och rötter. Våra anslutna elfirmor lade kabelskyddsrör 50 mm i schaktet och drog matningskabeln N1XV 5G6 mm² till attefallshusets placering. Hantverksspecialisterna hos våra partnerföretag monterade undercentralen på innervägg i teknikdel, med tydlig märkning och plats för framtida utökning. En undermätare installerades för att registrera förbrukningen i attefallshuset separat. Yrkesutövarna i vårt kurerade nätverk fördelade grupper för belysning, vägguttag, köksmaskiner, badrum och utomhusbelysning, och dimensionerade säkringar enligt beräkning av samtidighet och spänningsfall. Alla genomföringar skyddades med genomföringshylsor och tätningar, och träreglar försågs med spikskydd där kablar passerade.

I rummen frästes spår och rör drogs infällt för att lämna väggarna släta inför målning. Våra utvalda partnerföretag installerade kombinerade vägguttag med USB i arbetsdel, utanpåliggande sockeluttag i förråd och infällda uttag i bostadsdelen för ett enhetligt intryck. Badrummet fick skydds- och kompletteringsjordning samt separat styrning till fläkt med eftergångstid. Belysningslösningen byggdes med dimringsbara LED-downlights i allrum, en pendelpunktslösning över matplats och riktad fasadbelysning vid entré och uteplats. Gångvägens armaturer monterades på diskreta stolpar för att ge låg bländning och god orientering. Styrsystemet konfigurerades så att skymningsreläet aktiverade fasad- och gångbelysningen när ljusnivån sjönk, medan astrouret styrde släckning nattetid. Slutligen genomförde entreprenörerna vi samarbetar med funktionsprov, kontinuitetsmätning, mätning av jordslutningsimpedans och kontroll av korrekt fasföljd. Alla värden dokumenterades och överlämnades tillsammans med drift- och skötselinstruktioner. Kunden tog emot anläggningen efter gemensam genomgång, och attefallshuset togs i bruk med en trygg och energieffektiv elanläggning samt väl avvägd utomhusbelysning.
